행렬(Matrix) 스터디 - 실습 및 SimpleMath for DirectXMath

원생계 2023. 9. 14. 19:22

DirectX 행렬식 계산 편의를 위해 DirectXTK 의 DirectXMath 랩핑 모듈이 필요. SimpleMath.h/.cpp/.iln 파일들. 아래에서 다운로드 받을 수 있음.

https://github.com/microsoft/DirectXTK/blob/3b3fd6cfc962c7ffdd03c311a6f6d6364ce96b0a/Inc/SimpleMath.inl

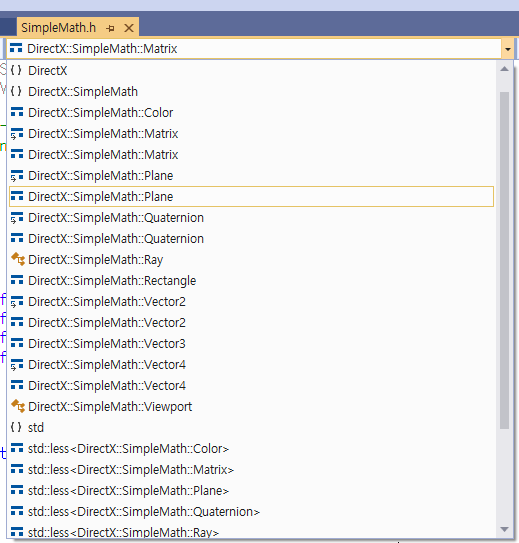

SimpleMath.h 를 보면 아래와 같이랩핑한 DirectX 하위 클래스들을 확인할 수 있음. 여기서 Vector 시리즈와 Matrix 가 앞에서 학습한 행렬 수식과 관련된 클래스들.

Matrix 메소드를 보면 앞에서 다뤘던 역행렬, 전치, Translation, Scale, Rotation 행렬 생성 시리즈들을 모두 볼 수 있음.

해당 함수의 구현부를 가면 ~\Windows Kits\10\Include\10.0.19041.0\um\DirectXMathMatrix.inl 경로의 DX 구현부 함수가 호출되는 것을 확인할 수 있음.





다음은 기존 코드에서 상수버퍼에 matrix 를 전달해서 갱신하는 작업.

먼저 Types.h 헤더에 DirectX::SimpleMath 네임스페이스의 타입을 사용하도록 수정.

// 기존 using 선언
//using Vec2 = DirectX::XMFLOAT2;
//using Vec3 = DirectX::XMFLOAT3;
//using Vec4 = DirectX::XMFLOAT4;

// SimpleMath 타입들로 교체
using Vec2 = DirectX::SimpleMath::Vector2;
using Vec3 = DirectX::SimpleMath::Vector3;
using Vec4 = DirectX::SimpleMath::Vector4;
using Matrix = DirectX::SimpleMath::Matrix;

Update() 단에서 상수버퍼(Constant Buffer)에 넘길 TransformData 구조체 선언을 수정하고 갱신 처리. TransformData 의 값을 Matrix World, View, Projection 으로 수정.

Update() 함수에서는 새로 만든 3개 벡터 localPosition, localRotation, localScale 을 SimpleMath 유틸리티 함수를 이용해서 Matrix 로 변환. Matrix 곱셈 연산을 통해 World 변환 Matrix 를 만들어서 최종적으로 TransformData 인자로 전달.

struct TransformData
{
	Matrix matWorld = Matrix::Identity;
	Matrix matView = Matrix::Identity;
	Matrix matProjection = Matrix::Identity;
};

void Game::Update()
{
	Matrix matScale = Matrix::CreateScale(_localScale);
	Matrix matRotation = Matrix::CreateRotationX(_localRotation.x);
	matRotation *= Matrix::CreateRotationY(_localRotation.y);
	matRotation *= Matrix::CreateRotationZ(_localRotation.z);
	Matrix matTranslation = Matrix::CreateTranslation(_localPosition);

	Matrix matWorld = matScale * matRotation * matTranslation; // SRT
	_transformData.matWorld = matWorld;

	D3D11_MAPPED_SUBRESOURCE subResource;
	ZeroMemory(&subResource, sizeof(subResource));

	_deviceContext->Map(_constantBuffer.Get(), 0, D3D11_MAP_WRITE_DISCARD, 0, &subResource);
	::memcpy(subResource.pData, &_transformData, sizeof(_transformData));
	_deviceContext->Unmap(_constantBuffer.Get(), 0);
}

마지막으로, VertexShader 에서 전달받은 상수버퍼의 값을 연산해서 VS_OUTPUT 으로 return 처리하면 행렬 연산으로 WVP 연산 과정 완료.



여기까지 실습까지 마쳤고, 다음 단계는 앞에서 다뤄봤던 DirectX 핵심 요소들과 행렬 연산 등의 구조를 설계해서 구조화 하는 단계.
