화면 블러 처리 관련 자료 메모

---

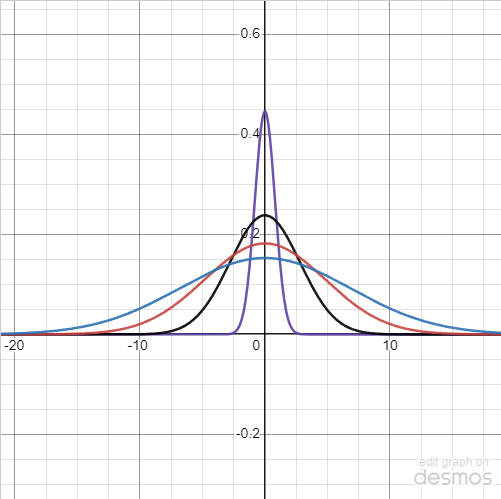

정규 분포 함수도 가우스 함수 중 하나. 흐려짐 수치에 곱하기 유용함.

https://www.desmos.com/calculator/trhru2deav?lang=ko

최대값을 1로 한 함수 : https://www.desmos.com/calculator/gkpftewc06



위 함수 값을 가져다가 텍스쳐의 텍셀을 샘플링 한다.

블러의 설질상 해상도를 축소해도 별 문제가 없기 때문에 0.5 스케일로 샘플링 해도 됨.



아래는 셰이더 코드

Shader "Custom/BlurEffect"
{
    Properties
    {
        _MainTex("Texture", 2D) = "white" {}
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100

        Pass
        {
            ZTest Off
            ZWrite Off
            Cull Back

            CGPROGRAM
            #pragma ARB_precision_hint_fastest
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
                }
            ;

            struct v2f
            {
                float4 vertex
            :
            SV_POSI _MainTex;
            half4 _Offsets;
            static const int samplingCount = 10;
            half _Weights[samplingCount];
            v2f vert (appdata v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = v.uv;
                return o;
            }
            fixed4 frag (v2f i) : SV_Target
            {
                half4 col = 0;
                [unroll]
                for (int j = samplingCount - 1; j > 0; j--)
                {
                    col += tex2D(_MainTex, i.uv - (_Offsets.xy * j )) * _Weights[j];
                }
                [unroll]
                for (int j = 0; j < samplingCount; j++)
                {
                    col += tex2D(_MainTex, i.uv + (_Offsets.xy * j)) * _Weights[j] ;
                }
                return col;
            }
            ENDCG
        }
    }
}



half4 _Offsets;
half _Weights[samplingCount];

위 두 개 값은 C# 스크립트에서 전달해서 처리.



frag 셰이더에서 samplingCount 만큼 루프 돌면서 tex2D 함수로 _MainTex 의 특정 uv 컬러값을 가져와서 연산.



C# 코드. 정상동작하지 않는 코드고, 참고만.

using System.Collections;
 using System.Collections.Generic;
 using UnityEngine;
 using UnityEngine.Rendering ;

namespace Sample {
public class GaussianBlur : MonoBehaviour
{
	[SerializeField]
	private Texture _texture ;
	[ SerializeField ] 10f )]
	private float _offset = 1f ;
	[SerializeField, Range( 10f , 1000f )]
	private float _blur = 100f ;
	private Material _material;
	private Renderer _renderer;
	// Apply sevral blur efect .
	RenderTexture _rt2;
	private float [] _weights = new float [ 10 ];

	 private bool _isInitialized = false ;
#region ### MonoBehaviour ###

	private void Awake( )
	{
		Initialize ( ) ! Application.isPlaying)
		{ return ;
		}

		UpdateWeights();
		Blur();
	}
#endregion ### MonoBehaviour ### /// < summary > /// Initialize (setup) /// </ summary >

	private void Initialize( )
	{
		if (_isInitialized)
		{
			return ;
		}
		_material = new Material (_shader);
		_material.hideFlags = HideFlags.HideAndDontSave ; // Down scale.
		_rt1 = new RenderTexture(_texture.width / 2, _texture.height / 2, 0, RenderTextureFormat.ARGB32);
		_rt2 = new RenderTexture(_texture.width / 2, _texture.height / 2, 0, RenderTextureFormat.ARGB32);

		_renderer = GetComponent<Renderer>();
		UpdateWeights(); _is / < summary > /// Do blur to the texture. /// </ summary >


	public void Blur()
	{
		if ( ! _isInitialized)
		{
			Initialize();
		}

		Graphics.Blit(_texture, _rt1);
		_material.SetFloatArray( "_Weights" , _weights);
        float x = _offset / _rt1.width;
		 float y = _offset / _rt1.height ;

         // for horizontal blur.
		_material.SetVector( "_Offsets" , new Vector4(x, 0 , 0 , 0 );
		Graphics.Blit(_rt1, _rt2, _material);

        // for vertical blur.
		_material.SetVector( "_Offsets" , new Vector4( 0 , y, 0 , 0 ));
		Graphics.Blit(_rt2, _rt1, _material) ;
		_renderer.material.mainTexture = _rt1;
	}

	private  void UpdateWeights()
	{
		float total = 0 ;
		float d = _blur * _blur * 0.001f ;
		for ( int i = 0 ; i < _weights.Length; i ++ )
		{
			// Offset position per x.
            float x = i * 2f ;
			float w = Mathf.Exp( - 0.5f * (x * x) / d);
			_weights[i] = w; if (i > 0 )
			{
				w *= 2.0f ;
			}
			total += w;
		}
		for ( int i = 0 ; i < _weights.Length; i ++ )
		{
			_weights[i] /= total;
		}
	}

}
}



이렇게 적용하면 끝.



원문 : Unityでガウシアンブラーを実装する

(유니티로 가우시안 블러 구현하기)

https://edom18.hateblo.jp/entry/2018/12/30/171214

Unityでガウシアンブラーを実装する - e.blog



---



위 방법은 Graphics.Blit 을 써서 GPU의 텍스쳐 데이터를 렌더 텍스쳐로 복사해서 처리하는 방식. 아래는 GrapPass 를 사용해서 멀티 패스 쉐이더로 처리하는 방식.



아래는 GrabPass 를 써서 화면을 캡쳐하는 기본 셰이더 샘플.

Shader "Custom/GrabPass"

{
    Properties
    {
        _MainTex("Texture", 2D) = "white" {}
    }
    SubShader
    {

        Tags{ "Queue" = "Transparent" }

        GrabPass
        {
        }

        Pass
        {
            CGPROGRAM

            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
                fixed4 color : COLOR;
            };

            struct v2f
            {
                float4 grabPos : TEXCOORD0;
                float4 pos : SV_POSITION;
                float4 vertColor : COLOR;
            };

            v2f vert(appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.grabPos = ComputeGrabScreenPos(o.pos);
                o.vertColor = v.color;
                return o;
            }

            sampler2D _GrabTexture;

            half4 frag(v2f i) : SV_Target
            {
                half4 col = tex2Dproj(_GrabTexture, i.grabPos);
                return col;
            }
            ENDCG
        }
    }
}

https://docs.unity3d.com/kr/2022.3/Manual/SL-GrabPass.html

ShaderLab 커맨드: GrabPass - Unity 매뉴얼

URP 에선 지원 안 함. Built-in Render Pipiline 에서만 지원.



아래는 셰이더 코드 전문

Shader "Custom/Blur"
{
    Properties
    {
        _MainTex("Texture", 2D) = "white" {}
        _Blur("Blur", Float) = 10
    }
    SubShader
    {

        Tags{ "Queue" = "Transparent" }

        GrabPass
        {
        }

        Pass
        {
            CGPROGRAM

            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
                fixed4 color : COLOR;
            };

            struct v2f
            {
                float4 grabPos : TEXCOORD0;
                float4 pos : SV_POSITION;
                float4 vertColor : COLOR;
            };

            v2f vert(appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.grabPos = ComputeGrabScreenPos(o.pos);
                o.vertColor = v.color;
                return o;
            }

            sampler2D _GrabTexture;
            fixed4 _GrabTexture_TexelSize;

            float _Blur;

            half4 frag(v2f i) : SV_Target
            {
                float blur = _Blur;
                blur = max(1, blur);

                fixed4 col = (0, 0, 0, 0);
                float weight_total = 0;

                [loop]
                for (float x = -blur; x <= blur; x += 1)
                {
                    float distance_normalized = abs(x / blur);
                    float weight = exp(-0.5 * pow(distance_normalized, 2) * 5.0);
                    weight_total += weight;
                    col += tex2Dproj(_GrabTexture, i.grabPos + float4(x * _GrabTexture_TexelSize.x, 0, 0, 0)) * weight;
                }

                col /= weight_total;
                return col;
            }
            ENDCG
        }
        GrabPass
        {
        }

        Pass
        {
            CGPROGRAM

            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
                fixed4 color : COLOR;
            };

            struct v2f
            {
                float4 grabPos : TEXCOORD0;
                float4 pos : SV_POSITION;
                float4 vertColor : COLOR;
            };

            v2f vert(appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.grabPos = ComputeGrabScreenPos(o.pos);
                o.vertColor = v.color;
                return o;
            }

            sampler2D _GrabTexture;
            fixed4 _GrabTexture_TexelSize;

            float _Blur;

            half4 frag(v2f i) : SV_Target
            {
                float blur = _Blur;
                blur = max(1, blur);

                fixed4 col = (0, 0, 0, 0);
                float weight_total = 0;

                [loop]
                for (float y = -blur; y <= blur; y += 1)
                {
                    float distance_normalized = abs(y / blur);
                    float weight = exp(-0.5 * pow(distance_normalized, 2) * 5.0);
                    weight_total += weight;
                    col += tex2Dproj(_GrabTexture, i.grabPos + float4(0, y * _GrabTexture_TexelSize.y, 0, 0)) * weight;
                }

                col /= weight_total;
                return col;
            }
            ENDCG
        }

    }
}



Unity로 손쉽게 만드는 Blur 쉐이더

https://ichinisann.tistory.com/37

Unity로 손쉽게 만드는 Blur 쉐이더

---

URP 블러 처리

https://github.com/lukakldiashvili/Unified-Universal-Blur

GitHub - lukakldiashvili/Unified-Universal-Blur: URP UI blur (translucent) effect for Unity.

---
